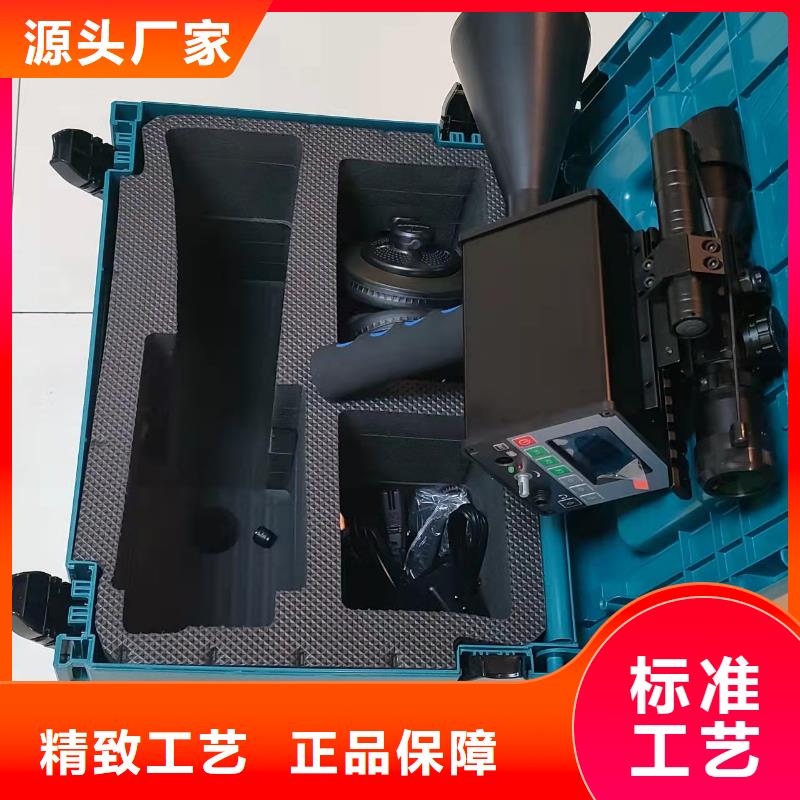

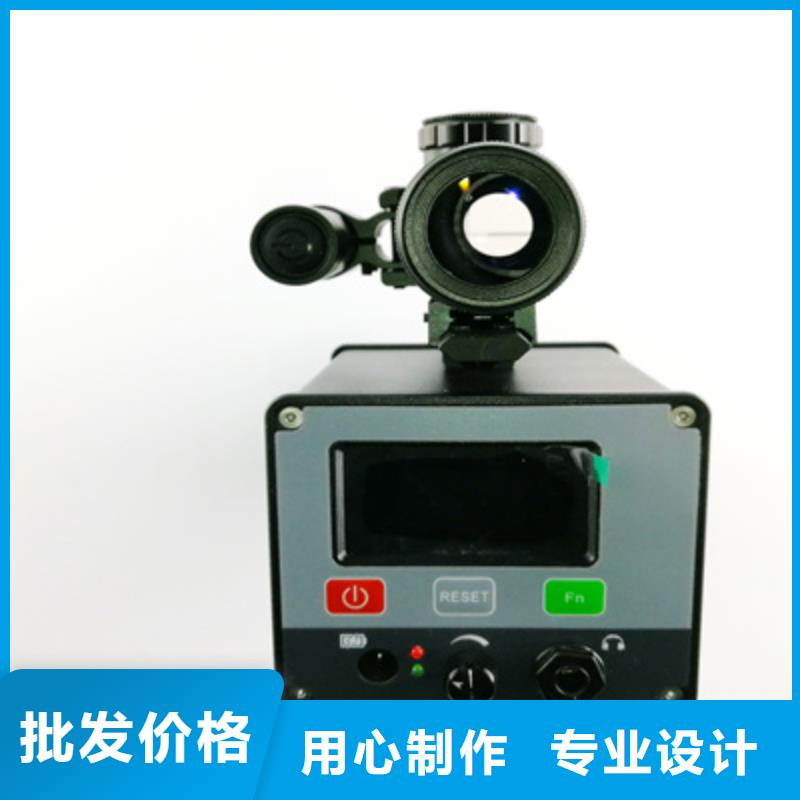

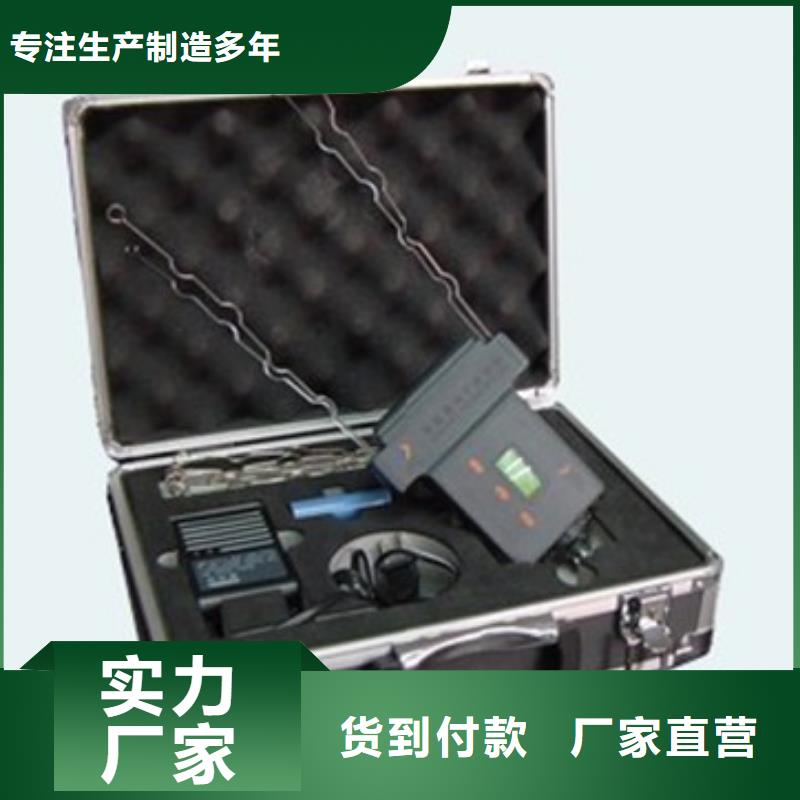

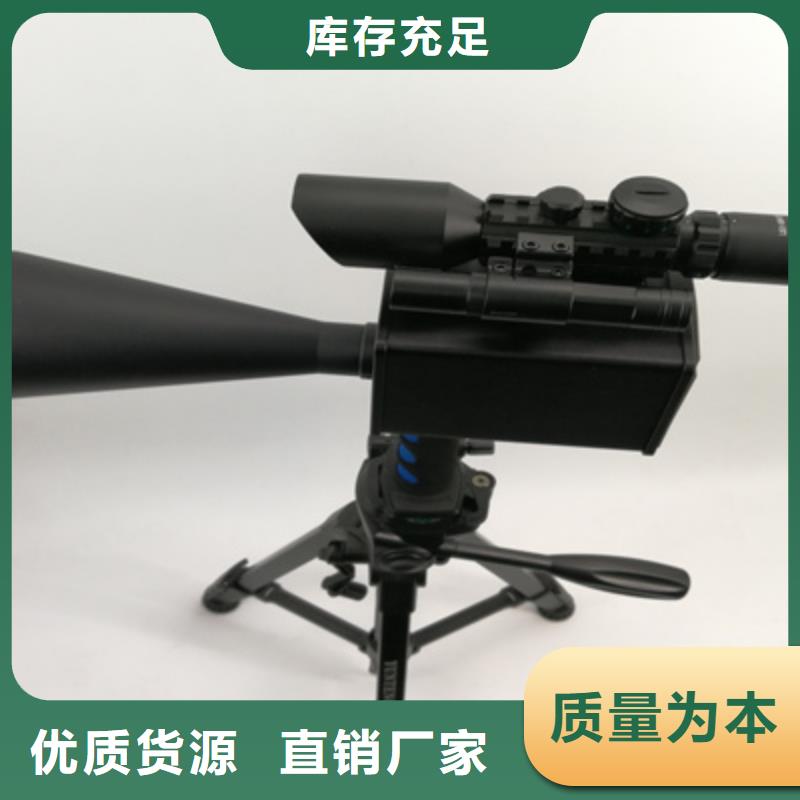

手持式超声波局部放电检测仪 友情提示感谢您选用我司产品，本说明书介绍了局部放电检测仪的检测原理、使用方法和干扰排除，在初次使用时，请详细阅读，有助于您熟练地使用，确保检测精度。2、产品介绍2.1概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此,对局部放电的有效检测对电力设备的经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。局部放电检测仪，配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

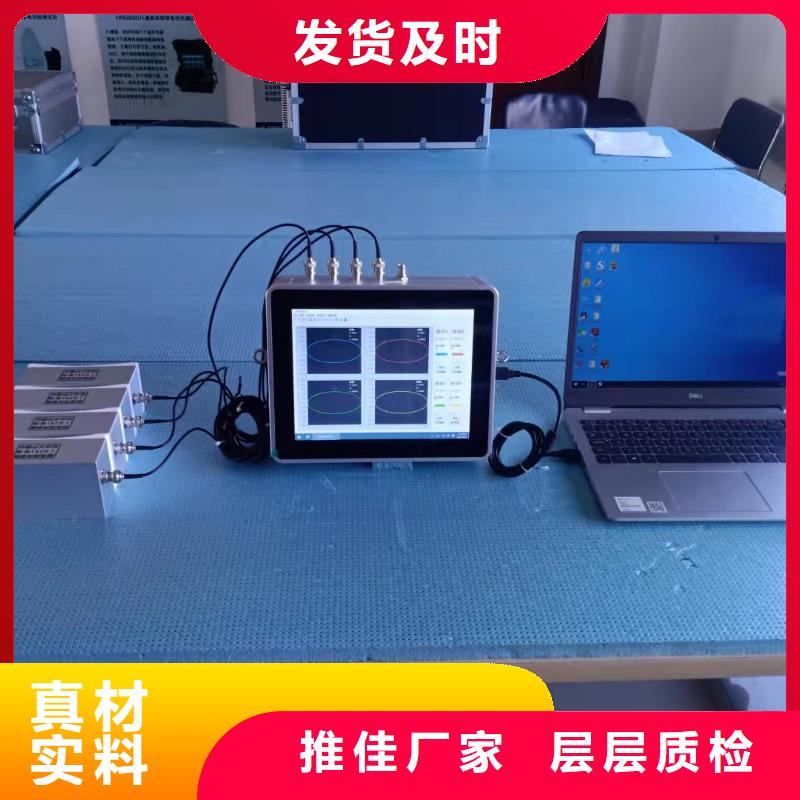

手持式超声波局部放电检测仪装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。三、技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道：2个独立测量通道，每个通道支持光、电双输入模式采样精度：12Bit采样速率：每通道60MHz检测灵敏度：1pC测量范围：1pC～100nC本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源： AC220V±10％；频率50Hz；功率65dbm3.5.2 接触式超声传感器 检测频带 20kHz～120kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带 10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 超声信号、电信号超声测量频带 20kHz～120kHz（中心频率为40kHz）TEV测量频带 10MHz-100MHz 四、主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。ON：打开开关,主机开始运行（需要长按时间至少在6s以上）。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。红色船型开关：主机接有源传感器时的供电开关。

手持式超声波局部放电检测仪 自检及系统信息仪器启动后，系统会进行自检，自检完成后，显示屏会显示下列信息：?自检测试结果-显示加电自检测试结果，显示正常或失败。如果仪器自检失败，则列出故障点，请根据故障类型相应处理，若无法处理，则应将仪器返厂修理。?设备型号—显示设备型号名称。?设备编号—显示设备编号信息。?软件版本号—显示仪器上安装的当前软件的版本。?序列号—显示当前仪器序列号另外开机后按【设置】→【系统信息】键进入系统信息界面，浏览系统信息。5.4软件主窗口图5-3系统软件主窗口介绍图?状态信息—显示当前测量的状态：测量方式，测量模式，同步方式，运行状态，USB状态，时间，电池电量。?当前数据—显示当前测量的数据：当前测量模式下的图谱，背景值，峰值读数，报警历史，历史读数，报警指示等测量实时测量信息。?操作指示—显示当前模式下按键所对应的操作，F1→【停止】，F2→【历史】，F4→【设置】，↑↓→【幅值缩放】，←→ →【切换显示】，取消←→【查看记录】。5.5设置进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。
